Gaufrier à cire, laminoir à cylindres alvéolés

J'ai appris de mes erreurs (grace aussi aux retours de certains d'entre vous) et corrigé les défauts de la première version de mon gaufrier à cire :

les rouleaux étaient trop souples (fléchissement au centre),
l'épaisseur n'était pas ajustable,
mauvaise maitrise du travail de la cire (température trop basse et problème de lubrification).
difficulté pour faire tourner les rouleaux (trop de résistance et manivelle qui casse)

Le nouveau prototype du gaufrier :

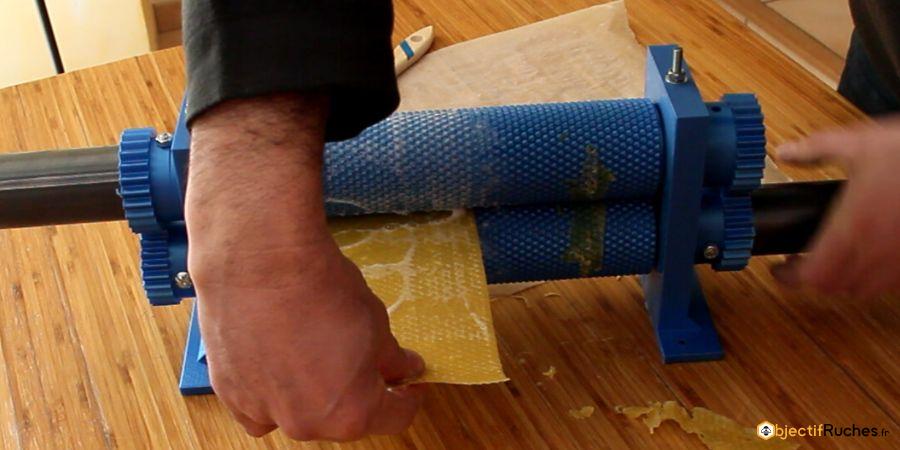

Voici donc le second prototype de mon gaufrier à cire fabriqué avec une imprimante 3D ! toujours avec des "rouleaux bleus".

Cette nouvelle version repose ainsi sur 2 rouleaux en acier de 50cm de long (vous pouvez opter pour de l'inox, cela évitera à terme la rouille) de 49mm de diamètre ce qui empêche tout fléchissement des rouleaux et une bonne rigidité du système. Cela permet aussi de faire tourner les rouleaux sans forcer, cela remplace avantageusement la manivelle.

L'ajustement de l'épaisseur se fait par un système d'ancrage d'écrou M6 métalique/tige filetée dans le plastique imprimé. On peut ainsi ajuster de chaque coté la distance entre les deux rouleaux.

Le calage des rouleaux se fait en positionnant manuellement les rouleaux l'un contre l'autre de manière à ce que les alvéoles soient disposées en quinconce les unes par rapport aux autres, et cela autant le long des axes que dans dans l'axe de rotation. De cette manière et une fois correctement ajustés, les axes ne peuvent pas tourner de manière isolée.

Le calage longitudinal se complète par l'ajout d'une petite rondelle d'environ 2mm d'un coté d'un rouleau, et de l'autre coté sur le second rouleau.

L'entrainement se fait par 2 paires d'engrenages de chaque coté des rouleaux. ils sont fixés par des boulons sur les axes métaliques. Sur la vidéo, vous remarquerez qu'un des engrenages est un peu fissuré, à cause d'un mauvais perçage du tube métalique (pas tout à fait dans l'axe) et cela à forcé sur l'engrenage bleu en PLA. Mais cela ne pertube en rien le fonctionnement du système.

Améliorer le gaufrier et son utilisation :

Faire tremper la feuille de cire dans l'eau savonneuse à une température proche des 40° au lieu de badigeonner au pinceau. Pour mes essais, je mettais la feuille de cire au four thermostat 1 (35 à 40°).
Utilisation d'une autre matière telle que l'ABS plus dure que le PLA utilisé sur ce modèle.

Imprimer dans une meilleure qualité et des surfaces plus lisses donc avec moins d'adhérence (mon gaufrier a été imprimé en 0.2mm, cela prend déjà beaucoup de temps, plus de 30 heures d'impression pour un seul rouleau, 3 heures pour un engrenage, 10 heures pour un support, faites le calcul...)

Impression en cours

Restez informé du projet :

Abonnez-vous à ma chaîne Youtube et activez la "cloche" pour être informé des prochaines vidéos et des évolutions du gaufrier. Vous pouvez aussi liker ma page Facebook Objectif Ruches. C'est sur ces canaux que vous serez au courant des évolutions.

N'hésitez pas à me faire par de vos avis, retours et expériences, cela est toujours constructif.

Téléchargement des fichiers :

Vous pouvez télécharger gratuitement les fichiers STL sur la plateforme Thingiverse en cliquant ici.

ME SOUTENIR VIA PAYPAL

AVERTISSEMENTS :
Je vous invite à bien regarder la vidéo, et bien lire les explications que je donne dans cet article avant de vous lancer. Vous devez maitriser l'impression 3D. Assurez-vous que votre imprimante soit de capacité suffisante (les rouleaux font 27 cm de long).

Lancez d'abord un début d'impression d'un rouleau sur quelques centimètres, cela vous permettra de choisir et tester les tubes en acier qui doivent être au diamètre le plus juste, sans jeu excessif.
Sachez que je n'imprime pas de gaufrier pour autrui (donc pas la peine de me le demander), si vous n'avez pas d'imprimante 3D, cherchez dans votre entourage, auprès d'un ami ou bien un fablab qui pourrait vous le faire (demandez un devis avant).

Vous êtes libre d'utiliser et d'imprimer autant de fois que vous le souhaitez, mais vous n'avez pas le droit de revendre ni même de redistribuer ces fichiers.
Cependant, je ne donne aucune garantie sur vos impressions 3D, car cela dépend pour beaucoup de votre maîtrise de cette technologie et je ne fais de support technique (uniquement par échange de mail) voire fourniture de fichiers STL adaptés aux côtes de vos tubes acier) qu'aux seules personnes qui me soutiennent via Paypal : à hauteur de 30€ pour un support par mail pendant 1 mois et possibilité d'obtenir une version des fichiers STL aux côtes de vos tubes (dans la limite de +/-1mm et /ou longueur différente).

Concernant le soutien via Paypal, le but n'est pas de faire du profit (sinon je ne proposerai pas les fichiers en téléchargement gratuit) mais de permettre à chacun de participer à la poursuite du développement du projet, en finançant en partie les frais de développement et de compenser le temps consacré au support mail et pourquoi pas de me rapprocher d'un fablab ou d'une structure capable d'imprimer mon gaufrier dans une matière plus adaptée et à coût maitrisé.

La vidéo du gaufrier :

La vidéo explique d'abord le concept, le fonctionnement puis montre les 3 tests que j'ai réalisé.

Le premier test échoue : la feuille de cire colle au rouleau car je ne l'ai pas assez badigonné. En plus, la feuille de cire n'est pas belle, des coulures de cire forment une surépaisseur qui n'aide pas au passage dans le rouleau.

Les deux tests suivants, je badigeonne correctement les rouleaux ET la feuille de cire, qui se gaufre bien. Le résultat est très correct. Les feuilles sont marquées de manière régulière.

La vidéo se termine par l'ajout d'une feuille de cire dans une ruche, on verra dans quelques jours le résultat...

Lien vers le test d'acceptation des feuilles de cire gaufrée
